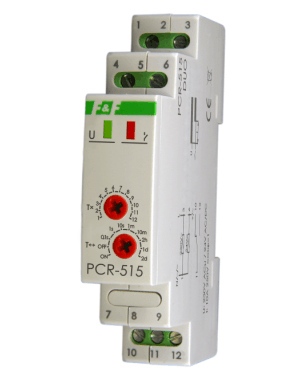

PCR-513 / PCR-515
Funkcja: Opóźnione załączenie.
Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
|
0,1s: |
0,1÷1,2 sek. |
|
1s: |
1÷12 sek. |
|
10s: |
10÷120 sek. |
|
1m: |
1÷12 min. |
|
10m: |
10÷120 min. |
|
2h: |
2÷24 godz. |
|
1d: |
1÷12 dni (24÷288 godz.) |
|
2d: |
2÷24 dni (48÷576 godz.) |
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
Dane techniczne
|
zasilanie |
|
|
PCR-513 230V |
230V AC |
|
PCR-513 24V |
24V AC/DC |
|
PCR-513 UNI |
12÷264V AC/DC |
|
PCR-515 DUO |
230V AC / 24V AC/DC |
|
prąd obciążenia |
<10A |
|
styk |
separowany 1P |
|
zakres nastawy czasu pracy |
0,1sek÷576 godz. |
|
opóźnienie zadziałania |
<50msek |
|
sygnalizacja zasilania |
LED zielona |
|
sygnalizacja stanu styku |
LED czerwona |
|
pobór mocy |
0,8W |
|
temperatura pracy |
-25÷50°C |
|
przyłącze |
zaciski śrubowe 2,5mm² |
|
wymiary |
1 moduł (18mm) |
|
montaż |
na szynie TH-35 |
