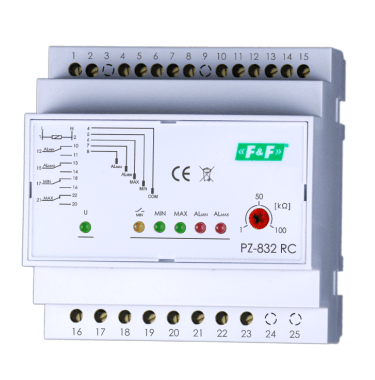

PZ-832 RC
Dwustanowe ze stanami alarmowymi.
Przeznaczenie
Przekaźnik PZ-832 służy do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania.
Działanie
Przekaźnik utrzymuje poziom kontrolowanej cieczy w zakresie wyznaczonych stanów minimum i maksimum. Po spadku poziomu cieczy do stanu MIN (rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 17-16 (praca NAPEŁNIANIE), a styk MAX pozostaje w pozycji 21-22. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 17-18 (praca OPRÓŻNIANIE), a styk MAX w pozycję 21-20. Stan alarmowy: ALMIN (stan SUCHOBIEG) - po spadku poziomu cieczy do poziomu ALMIN (rozwarte elektrody ALMIN i COM) styk ALMIN zostanie przełączony w pozycję 12-11; ALMAX (stan PRZEPEŁNIENIE) - po osiągnięciu stanu ALMAX (zwarte elektrody ALMAX i COM) styk przekaźnika ALMAX zostaje przełączony w pozycję 15-14. Każdy ze stanów, tzn. zwarta odpowiednia sonda poziomu z sonda COM, sygnalizowany jest świeceniem odpowiedniej LED na czole przekaźnika. Świecenie LED żółtej MIN sygnalizuje stan pracy NAPEŁNIANIE.
Sposób podłączenia sondy
Sonda elektrodowa podłączana przewodem o średnicy żyły do 1mm² i maksymalnej długości 100m .
Uwaga!
Zaciski 4-5-6-7-8 separowane od sieci.
Dane techniczne
|
zasilanie |
230V AC |
|
styk |
separowany 4×1P |
|
prąd obciążenia MIN i MAX |
2×[<16A] |
|
prąd obciążenia ALmin i ALmax |
2×[<8A] |
|
czułość - regulowana |
1÷100kΩ |
|
opóźnienie zadziałania |
1÷2sek |
|
napięcie wyjść pomiarowych |
<6V |
|
sygnalizacja zasilania |
LED zielona |
|
sygnalizacja pracy |
LED żółta |
|
sygnalizacja stanów min i max |
2×LED zielona |
|
sygnalizacja stanów alarmowych |
2×LED czerwona |
|
pobór mocy |
1,1W |
|
przyłącze |
zaciski śrubowe 2,5mm² |
|
wymiary |
5 moduły (85mm) |
|
montaż |
na szynie 35mm |
|
|
|
|
sonda zalania |
elektroda ze stali kwasoodpornej |
|
wymiary sondy |
Ø15, l=9,5cm |
|
napięcie elektrod |
<6V~ |
|
prąd elektrod |
<0,13mA |
|
przewód przyłączeniowy |
np.LY 1mm² |
